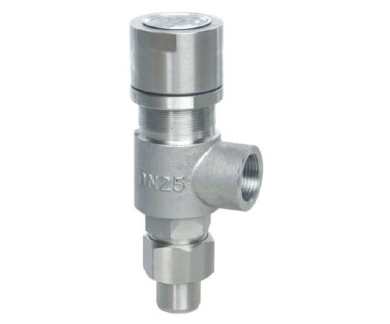

A21W/Y彈簧微啟式外螺紋安全閥

A21W/Y-P/R型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃含腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。

訂購產品

詳細介紹

一、A21W/Y彈簧微啟式外螺紋安全閥產品概述

A21W/Y-P/R型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃含腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。

二、A21W/Y彈簧微啟式外螺紋安全閥主要零部件材料表

序號	零件名稱	材料
序號	零件名稱	A21W/Y-P	A21 W/Y-R
1	管接頭	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	2Cr13	1Cr18Ni9Ti
3	閥座	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧座	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	2Cr13	1Cr18Ni12Mo2Ti
密封面材料		"Y"型堆焊Co基硬質合金, "W"型為閥門本體

三、A21W/Y彈簧微啟式外螺紋安全閥主要連接尺寸表

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	do	d	Do	M	d₁	D₁	L	L₁	≈H
1.6-4.0	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	15	20	25	M33×1.5	G3/4"	35	40	87	68
	25	19	25	31	M39×1.5	G1"	40	50	100	105
6.4-10.0	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
16.0	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

四、A21W/Y彈簧微啟式外螺紋安全閥主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
