眼睛閥概述

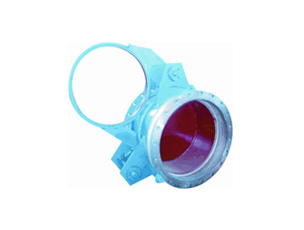

F43X手動扇形眼鏡閥是一種讓氣體介質流通或截止的一種閥門，又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，具有檢修方便、耐用等優點，經常用在礦企業，市政，環保等行業的氣體介質的管路中，它又叫盲板閥或插板閥。
眼鏡閥工作原理
用各種方法（手動，電動，液動，電液動等）旋轉連接左閥體和中閥體的三個螺母，使左閥體與中閥體分開一定距離 ，以使閥板旋轉來控制管路中介質的流通和截止。
一、 產品特點：
F43CX手動扇形眼鏡閥在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
二、手動扇形眼鏡閥主要性能指標：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
＜120
|
＜250
|
＜300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|||
|
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
三、主要外形連接尺寸：
|
DN |
D |
D1 |
b |
n-φd |
長系列 L |
|
200 |
320 |
280 |
14 |
8-φ18 |
500 |
|
250 |
375 |
335 |
14 |
12-φ18 |
500 |
|
300 |
440 |
395 |
16 |
12-φ22 |
500 |
|
350 |
490 |
445 |
16 |
12-φ22 |
500 |
|
400 |
540 |
495 |
16 |
16-φ22 |
600 |
|
450 |
595 |
550 |
20 |
16-φ22 |
600 |
|
500 |
645 |
600 |
20 |
20-φ22 |
600 |
|
600 |
755 |
705 |
20 |
20-φ26 |
600 |
|
700 |
860 |
810 |
20 |
24-φ26 |
600 |
|
800 |
975 |
920 |
22 |
24-φ30 |
600 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
750 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
750 |
五、操作方法及注意事項：
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
咨詢電話：0577-57781012 ；手機13868629136。
