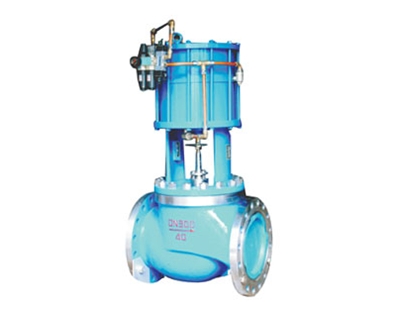

一、KZQGP氣動活塞快速切斷閥產品概述
KZQGP氣動活塞快速切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。
二、KZQGP氣動活塞快速切斷閥主要零件材料
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、 |
|||
|
墊片 |
增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
O型密封圈 |
耐油橡膠 |
|||
|
彈簧 |
60Si2Mn |
|||
|
推桿 |
2Cr13 |
|||
|
手輪 |
HT200 |
|||
|
適用工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
適用溫度 |
硬密封：-30～+450℃軟密封：-30～+180℃ |
|||
三、KZQGP氣動活塞快速切斷閥主要技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力MPa |
1.6 ；4.0 ；6.4 |
||||||||||
|
行程mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快開 |
||||||||||
|
執行器型號 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
單作用型/雙作用型 |
||||||||||
|
氣源壓力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
軟密封:O泄漏；硬密封：10-5×閥的額定容量 |
||||||||||
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
四、KZQGP氣動活塞快速切斷閥外形尺寸
|
DN(mm) |
H(mm) |
Hg(mm) |
ФA(mm) |
ФD(mm) |
L(mm) |
||
|
PN1.6 |
PN6.4 |
PN1.6 |
PN6.4 |
||||
|
25 |
410 |
580 |
196 |
115 |
135 |
184 |
210 |
|
40 |
514 |
684 |
266 |
150 |
165 |
222 |
251 |
|
50 |
520 |
690 |
266 |
165 |
175 |
254 |
286 |
|
65 |
694 |
904 |
348 |
185 |
200 |
276 |
311 |
|
80 |
696 |
906 |
348 |
200 |
210 |
298 |
337 |
|
100 |
709 |
919 |
348 |
220 |
250 |
352 |
394 |
|
150 |
1186 |
1146 |
486 |
285 |
340 |
451 |
508 |
|
200 |
1208 |
1468 |
486 |
340 |
405 |
600 |
650 |
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
